RS485接口的抗干擾設計
RS485接口的抗干擾設計可以采取總線隔離、使用磁環、屏蔽雙絞線、增加瞬態電壓抑制器（TVS）和串聯磁珠等多種措施。RS485作為一種廣泛應用于工業通信、電力監控、儀器儀表等領域的串行通信協議，因其具有結構簡單、通信距離遠、速度快、成本低等諸多優點而備受關注。
一、【總線隔離】
保障設備及人身安全：在存在高壓影響的場合中，RS485用于設備間通信時，通過隔離可以確保設備和人身的安全。
避免遠端接收異常：電勢差的影響可以通過隔離來減少，從而保證通信的穩定性。

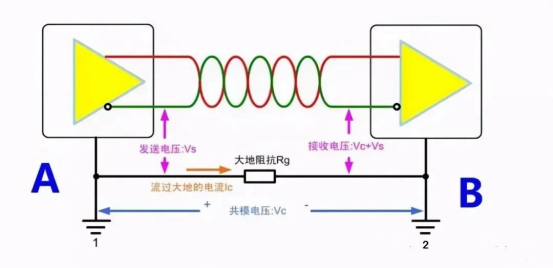

圖1 電勢差的影響
避免數據異常和器件損壞：地環路的影響是引起數據異常和器件損壞的常見原因，通過隔離可以有效避免這類問題的發生。
二、【增加鐵氧體磁環吸收干擾】
增強吸收效果：在設備入口端增加鐵氧體磁環能夠有效吸收干擾，并且增加通信線在鐵氧體磁環中的匝數可以進一步提升吸收效果。
三、【使用屏蔽雙絞線】
抑制電快速脈沖群騷擾：使用屏蔽雙絞線，并且單點接大地，可以有效抑制耦合到通信線上的電快速脈沖群騷擾。

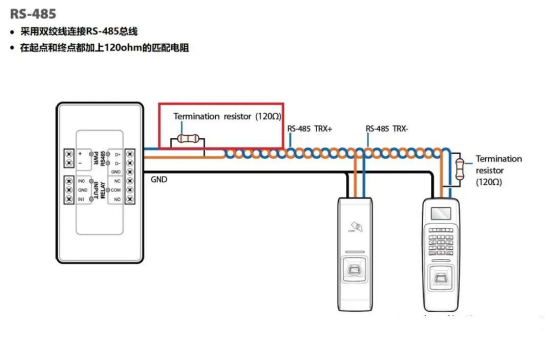

圖2 使用屏蔽雙絞線
四、【增加RS-485總線對地TVS】
保護RS485收發器：當耦合到RS485總線上的電快速脈沖群騷擾電壓幅值較高時，通過增加TVS管可以實現過壓保護，進而保護RS485收發器。

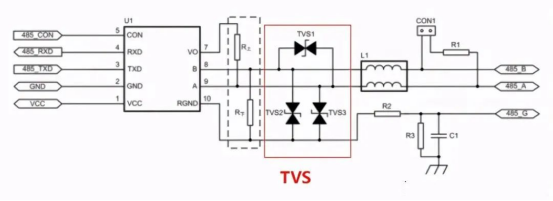

圖3 增加TVS進行過壓保護
五、【RS-485總線串聯磁珠】
提高抗干擾能力：磁珠在高頻時相當于電阻，可以將高頻能量轉化為熱能消耗掉，因此在RS485總線上串聯磁珠有助于提高其抗干擾能力。
此外，在進行RS485接口的抗干擾設計時，還有以下因素需要特別注意：
（1）應確保所有連接都符合電氣安全標準，并且在實施任何保護措施前要斷開電源。
（2）對于屏蔽層單點接地的做法，需確保“單點”選擇的正確性，以避免地環路的產生。
（3）在安裝TVS或其它保護器件時，需注意它們的擊穿電壓和與RS485芯片的兼容性。
RS485接口的抗干擾設計是一個系統性工程，它不僅要求技術人員具備專業的理論知識和豐富的實踐經驗，還需要他們具備敏銳的問題分析和解決能力。通過對上述措施的綜合運用和注意事項的遵守，人們可以顯著提升RS485通信系統的可靠性和穩定性，以滿足工業控制等惡劣環境下的應用需求。
